产品的主要特点

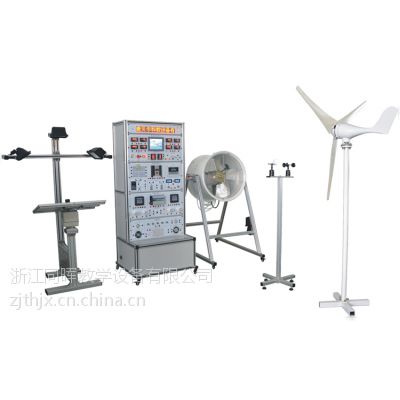

风光互补发电系统主要由风力发电机组、太阳能光伏电池组件、控制器、蓄电池、逆变器、交流直流负载等部分组成。该系统是集风能、太阳能及蓄电池等多种能源发电技术及系统智能控制技术为一体的复合可再生能源发电系统。

一、风向仪、风轮机及支撑系统

400W，启动风速3.14m/s；额定风速13 m/ s；偏航风速5m/ s；设计风速15 m/s；传动方式：风轮直接驱动发电机；温度范围：- 40～60 ℃。

二、太阳能板、模拟光源及控制系统

太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。输出功率：4*10W模拟太阳：300W，调节距离：0~2000px

三、风源模拟及控制

风源模拟；工业轴流风机：功率3000W，轴流风扇，采用可调速控制器，风速调节范围：0~13m/s；风速控制精度：0.1m/s；风向控制精度：0.1 度。

四、风光互补控制器

电力电子模块：稳压模块、控制模块、逆变模块；控制面板：风速、风向控制面板、数据显示面板，控制系统。

五、负载部分、蓄电池扩展功能

1、DC24V直流负载五组（感性负载3组，阻性负载2组）

1）感性负载有：24V直流风扇、24V直流电机、24V蜂鸣器

2）阻性负载有：24V交通灯、3W LED灯

2、AC220V交流负载四组（感性负载1组，阻性负载3组）

1）感性负载有：220V直流风扇

2）阻性负载有：220V交通灯、220V 3W LED灯、220V 28W LED灯

3、0-30V、0-5A的可调恒压恒流稳压电源

4、可调电阻箱技术参数如下：

1）阻值范围：10欧-99.99K

2）误差范围：±1%

3）电流范围：≤500ma

5、USB接口电压输出：可为电子设备提供5V直流稳压电源

6、电子负载（可选）

六、蓄电池容量至少10Ah、电压24V

七、8寸触摸液晶屏数据采集显示模块主要包括

1、可以分别对太阳能电池模块、控制器模块、逆变器模块中的各参数（电流、电压、温度、湿度、光照度、风速、风向、风力发电的电量等）进行实时监测并显示，带有报警提示功能

2、太阳能控制器（带报警功能）：输入电压、电流、功率的数据显示及动态曲线显示

3、输出电压、电流、功率的数据显示及动态曲线显示

4、单项逆变器：输出电压、电流、功率、用电量的数据显示及动态曲线显示; 输出频率显示

5、蓄电池：电压数据显示及动态曲线显示

6、环境监测：温度、湿度、照度显示

7、温度计界面显示、湿度计界面显示

8、光照强度动态曲线显示，自动切换量程：225Lx、2250Lx、22500Lx和225KLx（225000Lx）

八、可带上位机监控系统，实时监控，大容量数据存储，可打印

九、全套整体结构采用工业铝型材和双面白高密度板设计

十、产品面板采用环氧树脂面板制作，防止长时间变形。

十一、可完成实验项目：

实验1、风力发电基础理论原理性实验

实验2、风力发电系统设计实验

实验3、风力发电基础理论与应用技术仿真实验

实验4、风力发电相关测量技术实验

实验5、风力发电控制技术实验

实验6、太阳能基本理论实验

实验7、太阳能发电基础理论及应用技术实验

实验8、太阳能风力发电测量技术实验

实验9、太阳能发电控制技术实验

实验10、风光互补发电实验

实验11、太阳能电池光伏能量转换实验

实验12、环境对光伏转换影响实验

实验13、太阳能电池直接负载实验

实验14、风光互补控制器工作原理实验

实验15、风光互补控制器的过冲保护实验

实验16、风光互补控制器的过放保护实验

实验17、风光互补控制器的三种输出模式实验

实验18、逆变器的低压保护实验

实验19、逆变器的过压保护实验

实验20、逆变器输出实验
